Instrukcja TachoTerminal PRO 3

1. Akcesoria w opakowaniu
2. Akcesoria opcjonalne
3. Opis czytnika
4. Pobieranie danych z karty kierowcy za pomocą wbudowanego czytnika kart
5. Pobieranie danych z pamięci tachografu (konfiguracja domyślna - bez użycia przycisków)
6. Pobieranie danych z karty kierowcy za pośrednictwem tachografu (opcja CARD)
7. Pobieranie danych z karty kierowcy za pośrednictwem tachografu (opcja ALL)
8. Zestawienie sygnałów dźwiękowych i świetlnych
9. Informacje
10. Gwarancja i jej warunki

1. Akcesoria w opakowaniu

• Kabel miniUSB - USB (długość 1,8m)
• wymienna karta pamięci 4GB (w gnieździe kart pamięci
• program TT Configurator (na karcie pamięci)

2. Akcesoria opcjonalne

• Tachospeed Expert - Program do ewidencji i rozliczania czasu pracy kierowców.
• TachoTerminal Bluetooth - Aplikacja za pomocą modułu Bluetooth dostępna w Google Play oraz App Store.

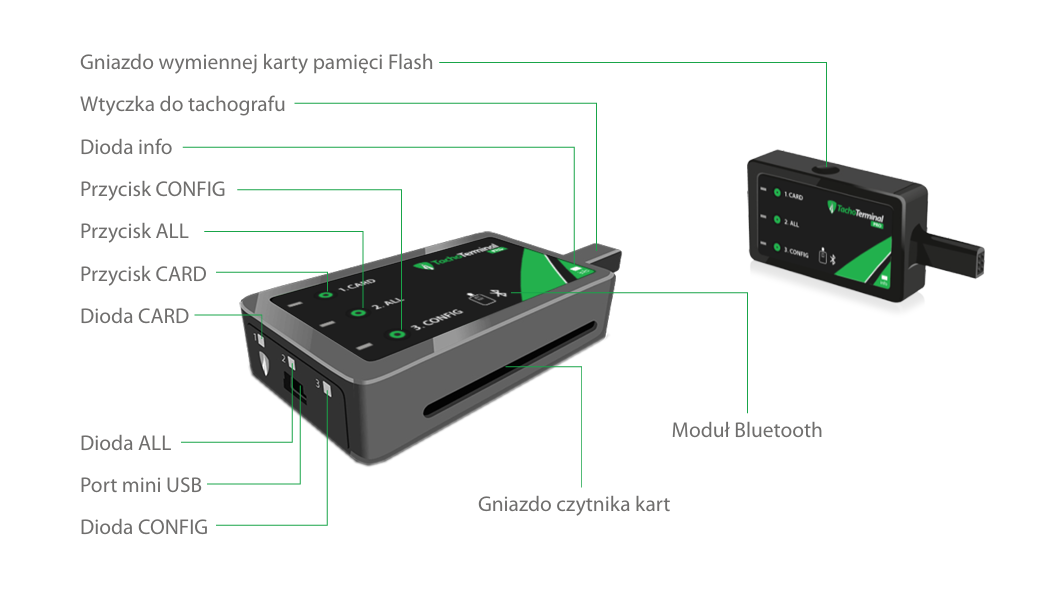

3. Opis czytnika

Urządzenie wyposażone jest w elementy umożliwiające pobieranie danych z tachografów cyfrowych oraz kart kierowców.

• Gniazdo wymiennej karty pamięci Flash – służy do zapisu pobranych danych.

• Wtyczka do tachografu – umożliwia bezpośrednie podłączenie urządzenia do tachografu w pojeździe.

• Diody sygnalizacyjne (INFO, CARD, ALL, CONFIG) – informują o aktualnym stanie pracy urządzenia oraz przebiegu operacji.

• Przyciski funkcyjne (CARD, ALL, CONFIG) – pozwalają wybrać tryb pobierania danych lub uruchomić funkcje konfiguracyjne.

• Gniazdo czytnika kart – umożliwia umieszczenie karty kierowcy w celu odczytu danych.

• Port mini USB – służy do połączenia urządzenia z komputerem, np. w celu konfiguracji odczytu danych lub ładowania baterii.

• Moduł Bluetooth – umożliwia bezprzewodową komunikację urządzenia z aplikacją TachoTerminal.

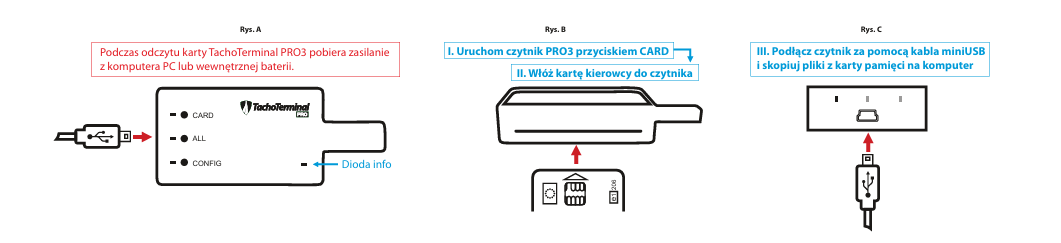

4. Pobieranie danych z karty kierowcy za pomocą wbudowanego czytnika kart

Aby pobrać dane z karty kierowcy przy użyciu wbudowanego czytnika kart w urządzeniu TachoTerminal PRO3, należy najpierw podłączyć urządzenie do komputera za pomocą kabla mini USB lub skorzystać z zasilania z wbudowanej baterii. Następnie należy uruchomić czytnik, naciskając przycisk CARD znajdujący się na obudowie urządzenia. Po zakończeniu procesu odczytu urządzenie zapisze dane na karcie pamięci.

W kolejnym kroku należy podłączyć czytnik do komputera przy użyciu kabla mini USB. Dane zapisane na karcie pamięci urządzenia można następnie skopiować na komputer i wykorzystać w odpowiednim oprogramowaniu do analizy danych z tachografów.

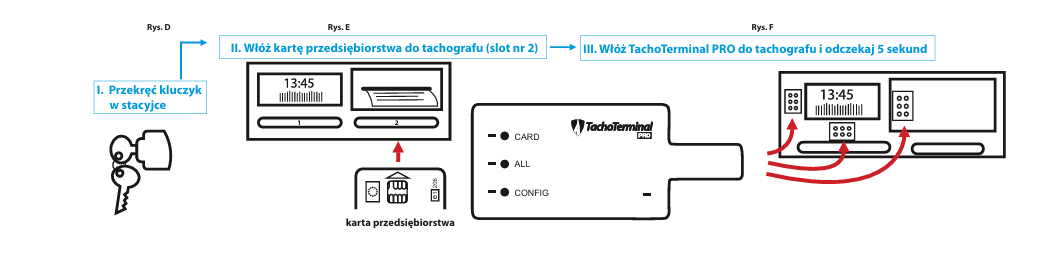

5. Pobieranie danych z pamięci tachografu (konfiguracja domyślna - bez użycia przycisków)

Aby pobrać dane z pamięci tachografu przy użyciu urządzenia TachoTerminal PRO w konfiguracji domyślnej, należy najpierw przekręcić kluczyk w stacyjce pojazdu do pozycji umożliwiającej uruchomienie tachografu. Następnie należy włożyć kartę przedsiębiorstwa do drugiego slotu tachografu.

Po prawidłowym zalogowaniu karty przedsiębiorstwa należy podłączyć urządzenie TachoTerminal PRO do gniazda tachografu. Po podłączeniu urządzenia rozpocznie się automatyczny proces pobierania danych z pamięci tachografu.

Po jego zakończeniu dane zostaną zapisane w pamięci urządzenia i będą gotowe do skopiowania na komputer przy użyciu kabla USB lub innej dostępnej metody transferu danych.

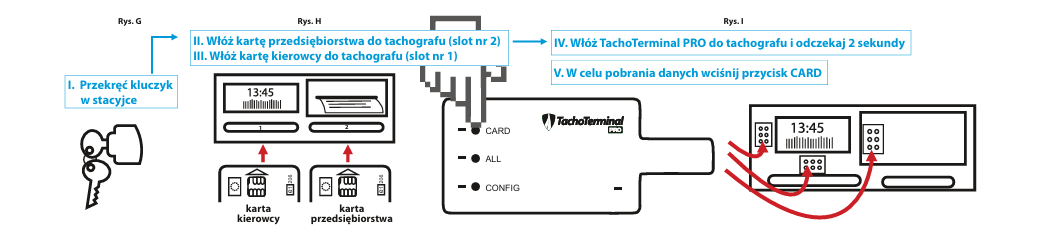

6. Pobieranie danych z karty kierowcy za pośrednictwem tachografu (opcja CARD)

Urządzenie TachoTerminal PRO należy podłączy do gniazda tachografu i odczekać kilka sekund, aż urządzenie zostanie wykryte. Następnie należy nacisnąć przycisk CARD na obudowie urządzenia.

Po uruchomieniu funkcji rozpocznie się proces pobierania danych zarówno z karty kierowcy znajdującej się w tachografie, jak i tachografu cyfrowego. Po zakończeniu operacji dane zostaną zapisane w pamięci urządzenia i będą gotowe do dalszego wykorzystania, np. poprzez skopiowanie ich na komputer.

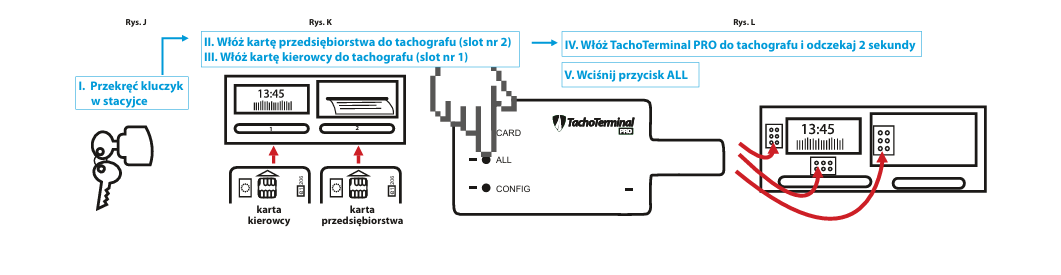

7. Pobieranie danych z karty kierowcy za pośrednictwem tachografu (opcja ALL)

Urządzenie TachoTerminal PRO należy podłączyć do gniazda tachografu i odczekać kilka sekund, aż urządzenie zostanie wykryte. Następnie należy nacisnąć przycisk ALL znajdujący się na obudowie urządzenia.

Po uruchomieniu tej funkcji rozpocznie się proces pobierania wszystkich danych z tachografu oraz z karty kierowcy znajdującej się w tachografie. Po zakończeniu operacji dane zostaną zapisane w pamięci urządzenia i będą gotowe do dalszego wykorzystania, na przykład poprzez skopiowanie ich na komputer.

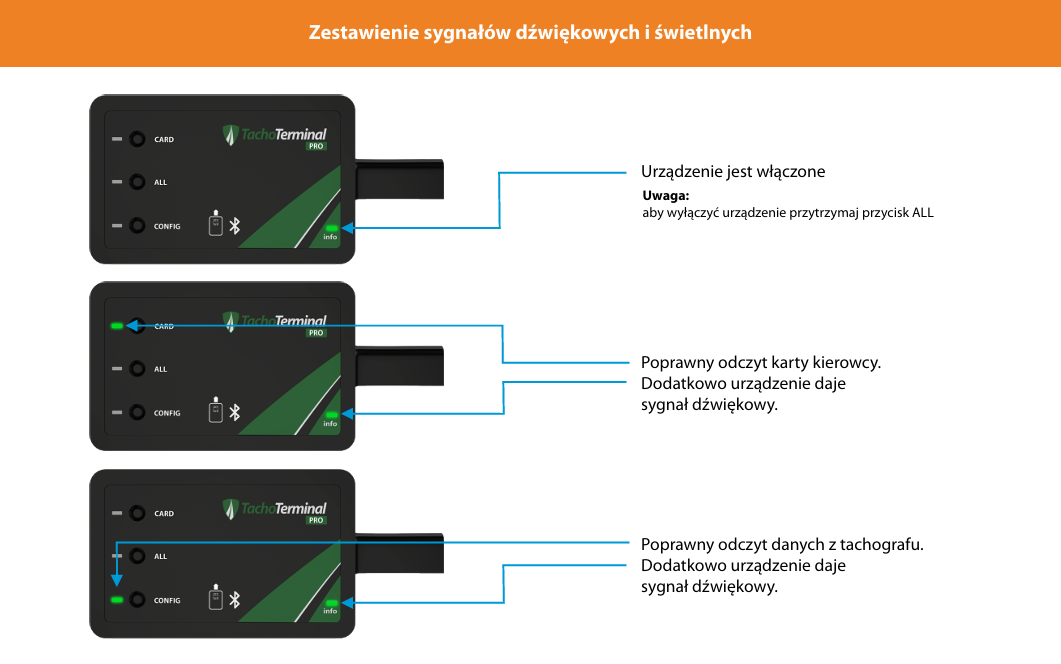

8. Zestawienie sygnałów dźwiękowych i świetlnych

Urządzenie TachoTerminal PRO wykorzystuje diody sygnalizacyjne oraz sygnały dźwiękowe do informowania użytkownika o aktualnym stanie pracy oraz o przebiegu procesu pobierania danych.

Po włączeniu urządzenia zapala się dioda INFO, co oznacza, że urządzenie jest aktywne i gotowe do pracy. Aby wyłączyć urządzenie, należy przytrzymać przycisk ALL.

Podczas poprawnego odczytu danych z karty kierowcy zapala się dioda CARD, a urządzenie dodatkowo emituje krótki sygnał dźwiękowy informujący o prawidłowym zakończeniu operacji.

W przypadku poprawnego pobrania danych z tachografu zapala się dioda CONFIG. Również w tym przypadku urządzenie generuje sygnał dźwiękowy potwierdzający zakończenie procesu odczytu danych.

Sygnały świetlne i dźwiękowe umożliwiają użytkownikowi szybkie sprawdzenie statusu operacji bez konieczności korzystania z dodatkowego oprogramowania lub komputera.

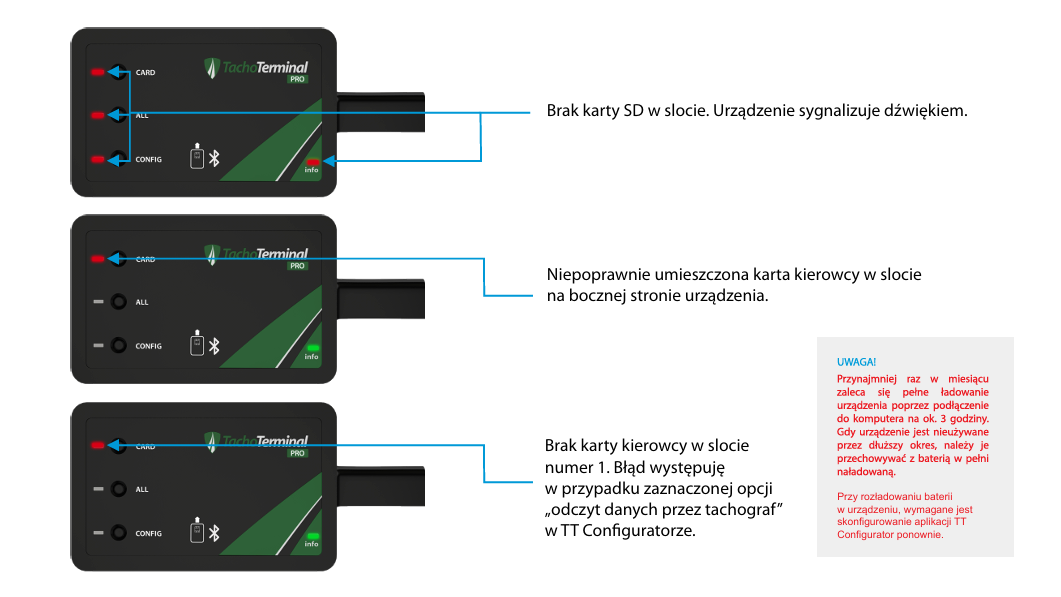

W przypadku braku karty pamięci SD w slocie urządzenie sygnalizuje błąd poprzez zapalenie czerwonych diod oraz emisję sygnału dźwiękowego. Oznacza to, że zapis danych nie jest możliwy i należy włożyć kartę pamięci do urządzenia.

Jeżeli karta kierowcy została niepoprawnie umieszczona w bocznym slocie czytnika, urządzenie sygnalizuje błąd zapaleniem czerwonej diody przy oznaczeniu CARD. W takiej sytuacji należy wyjąć kartę i włożyć ją ponownie w prawidłowej pozycji.

W przypadku braku karty kierowcy w slocie numer 1 tachografu, gdy w konfiguracji urządzenia włączona jest opcja „odczyt danych przez tachograf”, urządzenie sygnalizuje błąd poprzez zapalenie czerwonej diody przy oznaczeniu CARD. Aby kontynuować operację, należy umieścić kartę kierowcy w odpowiednim slocie tachografu.

Dodatkowo zaleca się co najmniej raz w miesiącu pełne naładowanie urządzenia poprzez podłączenie go do komputera na około 3 godziny. W przypadku dłuższego nieużywania urządzenia należy przechowywać je z w pełni naładowaną baterią. Po całkowitym rozładowaniu baterii konieczna może być ponowna konfiguracja urządzenia przy użyciu aplikacji TT Configurator.



9. Informacje

Dane techniczne:

• Wymiary urządzenia: 10,8 x 4,5 x 1,8 cm
• Napięcie zasilania: zasilanie wewnętrzne lub zewnętrzne 5V, 1A, przez USB
• Zakres temperatury pracy: -20°C do 60°C
• Stopień ochrony IP: 20
• Dopuszczalna długość kabla USB: poniżej 2m;
• Protokół transmisji: Moduł RN4870 firmy Microchip obsługuje standard Bluetooth Low Energy (BLE) wwersji 4.2. Jest to w pełni certyfikowany moduł Bluetooth Smart, który oferuje łączność Bluetooth 4.2 w kompaktowej obudowie.
• Każde urządzenie jest identyfikowalne przez model oraz nr seryjny. Informacja jest również dostępna w oprogramowaniu urządzenia.

10. Gwarancja i jej warunki

Produkt jest objęty 24-miesięczną gwarancją. Gwarancja nie obejmuje produktu jeśli usterka, wada lub niesprawność została wywołana naturalnym zużyciem eksploatacyjnym, bądź przyczynami, takimi jak zalanie cieczą, uszkodzenie mechaniczne, przepięcie sieci, wyładowanie atmosferyczne itp. Producent nie odpowiada za wady powstałe w wyniku nieuprawnionej ingerencji w konstrukcję produktu. PRODUCENT ma 14 dni roboczych na rozpatrzenie i ustosunkowanie się do złożonej przez NABYWCĘ reklamacji. W przypadku niedotrzymania terminu, reklamacja zostaje uznana na korzyść NABYWCY. Produkt zgłoszony jako reklamacja winien być dostarczony w opakowaniu zabezpieczającym przed jego uszkodzeniem. Koszty transportu reklamowanego produktu ponosi NABYWCA; w przypadku jednak uznania reklamacji, PRODUCENT zwróci koszty transportu towaru, przelewem na rachunek wskazany przez NABYWCĘ. Jeżeli reklamacja dotyczy większej liczby produktów, muszą one zostać dostarczone jednym transportem. Gwarancja ulega wydłużeniu o czas naprawy reklamowanego produktu. Przesyłki na koszt PRODUCENTA nie są przyjmowane. NABYWCA działający jako dystrybutor poza granicami Polski, jest zobligowany do pokrycia wszelkich kosztów logistycznych, związanych z obsługą gwarancyjną i pogwarancyjną klienta w swoim regionie.

PRODUCENT:

Infolab Sp. z o.o.
ul. Estetyczna 4
43-100 Tychy
Telefon: [phone]
E-mail: [e-mail]
