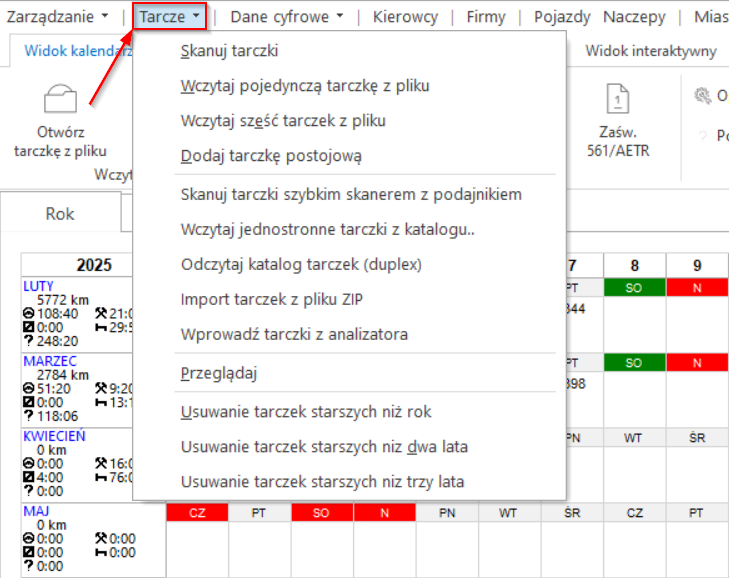

Menu widoku analogowego dostępne jest w zakładce "Tarcze".
1. Skanuj Tarczki

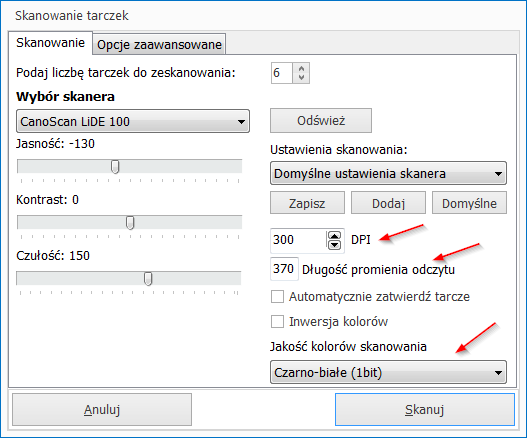

1.1 Skanowanie
Opcja ta pozwala na skanowanie tarczek z wykorzystaniem skanera płaskiego formatu A4. Zalecamy korzystanie ze skanerów Canon LiDE. Aby tarczki były poprawnie zeskanowane należy ustawić rozdzielczość na 300 DPI, "długość promienia odczytu" na 370 oraz "jakość kolorów skanowania" na "czarno-białe 1bit".
Uwaga: Ustawienia Jasności, Kontrastu i Czułości różnią się w zależności od posiadanego skanera.
1.2 Opcje zaawansowane
Pokaż okno dialogowe skanera - zaznaczenie tej opcji umożliwia korzystanie z domyślnego oprogramowania skanera (zalecamy odznaczenie opcji).
Tarcza schodkowa - opcję zaznaczamy jeśli skanujemy tarczki schodkowe.
Zapisywanie do pliku - po zaznaczeniu tej opcji tarczki zostaną także zapisane do pliku.
Dodaj tarczkę postojową - po zaznaczeniu tej opcji po zeskanowaniu tarczek zostanie dodana także tarczka postojowa.
1.3 Ułożenie tarczek na skanerze
Najczęściej skanuje się jednocześnie 6 tarczek jednego kierowcy, ponieważ pozwala to na dokonanie analizy czasu pracy całego tygodnia. Tarczki należy ułożyć na skanerze według podanego schematu.
Przykładowo, chcąc zeskanować jedną tarczkę, należy ustawić ją na skanerze w lewym dolnym rogu tzw. „łezką” w prawo, poczynając od belki skanującej na dole skanera (w przypadku skanera Canon Lide 25). Dla skanerów z belką skanującą u góry skanera będzie to pozycja odwrotna, czyli górny lewy róg z „łezką” skierowaną w lewo.
Aby wprowadzić jednocześnie trzy wykresówki, należy ustawić je na skanerze w następujący sposób:
2. Wczytaj pojedynczą tarczkę z pliku
Po wybraniu tej opcji wskazujemy obraz tarczki na komputerze, którą następnie dodajemy do programu. Obsługiwane formaty obrazu tarczek to BMP, PNG, TIF, JPG.
3. Wczytaj sześć tarczek z pliku
Po wybraniu tej opcji wskazujemy obraz sześciu tarczek na komputerze, które następnie dodajemy do programu. Obsługiwane formaty obrazu tarczek to BMP, PNG, TIF, JPG.
Opcja dostępna jest kiedy korzystamy z "Nowego modułu tarczek (wersja BETA)".
4. Dodaj tarczkę postojową
Opcja umożliwia dodanie tarczki postojowej do programu.
Obecnie nie zaleca się dodawania aktywności kierowcy na tarczkach postojowych lecz korzystanie z edytora czynności (zakładka "Czynności - Przeglądanie i edycja").

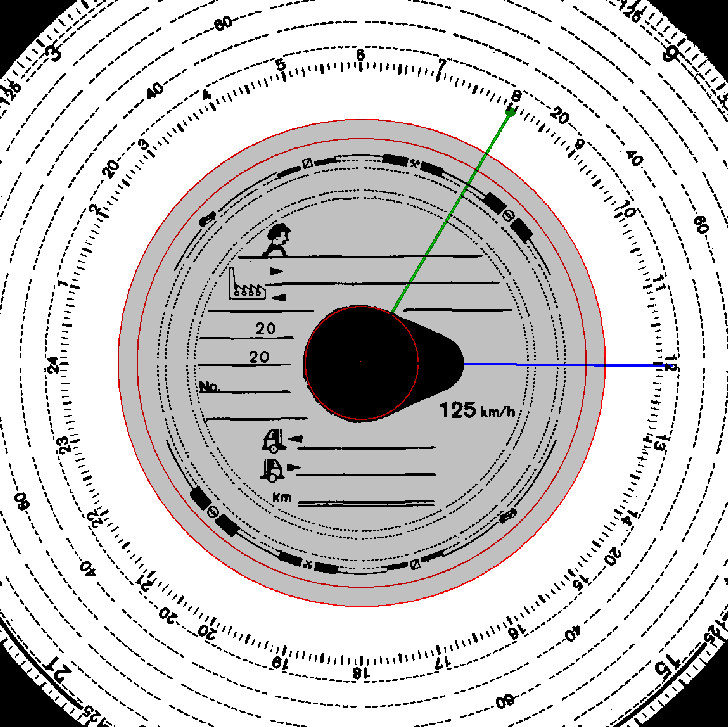

Przykładowa tarczka postojowa:
5. Skanuj tarczki szybkim skanerem z podajnikiem
Opcja umożliwia skanowanie tarczek z wykorzystaniem skanera Plustek z szybkim podajnikiem. Opcja ta dostępna jest tylko w rozszerzonym module kontrolnym programu.
5.1 Stary interfejs
Wybór skanera - pokazuje dostępne skanery
Skanowanie w trybie duplex - umożliwia dwustronne skanowanie tarczek
Automatycznie zatwierdź tarcze - program automatycznie zatwierdzi nowo zeskanowane tarcze
Zapisywanie do pliku - po zeskanowaniu tarczki zostaną zapisane do pliku
Ustawienia skanera - należy ustawić "długość promienia odczytu" na 370 oraz jakość kolorów skanowania na "czarno-białe 1bit". Poziom "Jasności" może różnić się w zależności od posiadanego skanera.
Przełącz na nowy interfejs - po wybraniu tej opcji uaktywniamy nowy interfejs skanowania.

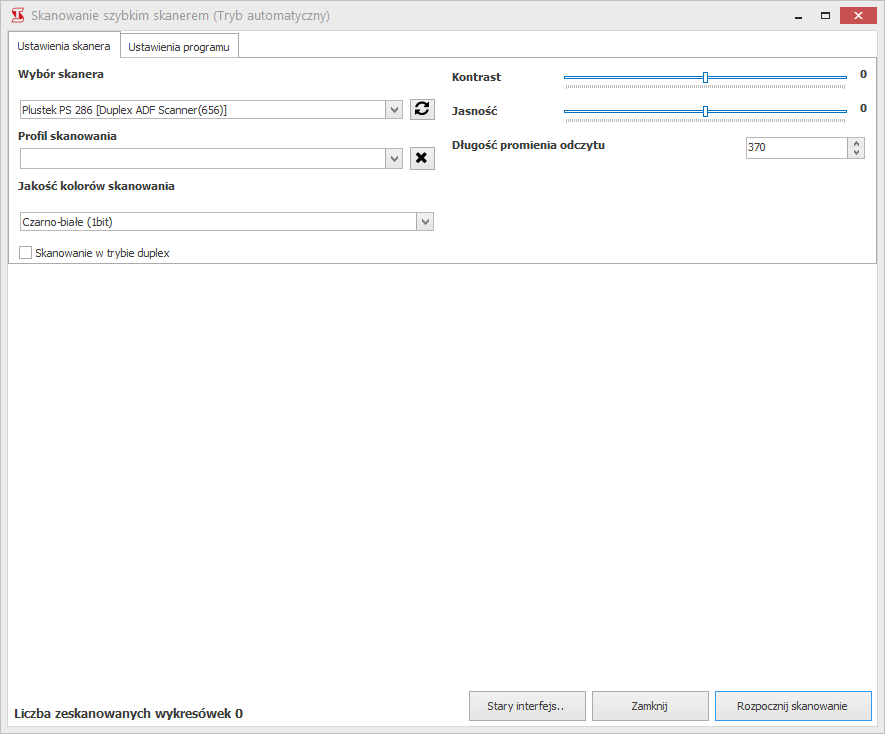

5.2 Nowy interfejs
5.2.1 Ustwienia skanera
Wybór skanera - pokazuje dostępne skanery
Profil skanowania - umożliwia wybór pomiędzy ustawieniami skanera dodanymi przez użytkownika
Jakość kolorów skanowania - ustawienie jakości skanowania (zalecana wartość to "Czarno-białe 1bit")
Skanowanie w trybie duplex - umożliwia dwustronne skanowanie tarczek
Kontrast / Jasność- ustawiamy wybrane parametry dla kontrastu oraz jasności. Poprawne ustawienia mogą różnić się w zależności od posiadanego skanera.
Długość promienia odczytu - ustawienia długości promienia odczytu (zalecana wartość to 370)
5.2.2 Ustwienia programu
Automatycznie zatwierdź tarcze - program automatycznie zatwierdzi nowo zeskanowane tarcze
Zapisywanie do pliku - po zeskanowaniu tarczki zostaną zapisane do pliku
6. Wczytaj jednostronne tarczki z katalogu
Po wybraniu tej opcji wskazujemy katalog z tarczkami, które zbiorczo zostaną dodane do programu. Opcja ta dodaje tarczki zeskanowane jednostronnie.
Opcja dostępna w "Nowym module tarcz (wersja BETA)".
7. Odczytaj katalog tarczek (duplex)
Po wybraniu tej opcji wskazujemy katalog z tarczkami, które zbiorczo zostaną wczytane do programu. Opcja ta dodaje tarczki zeskanowane dwustronnie (tryb duplex).
Uwaga: Aby odczyt przebiegł poprawnie to w katalogu powinna znajdować się parzysta liczba zeskanowanych tarczek.
8. Import tarczek z pliku ZIP
Po wybraniu tej opcji wskazujemy katalog z tarczkami zapisanymi w skompresowanym pliku ZIP.
9. Wprowadź tarczki z analizatora
Opcja ta umożliwia wprowadzenie tarczki do programu bezpośrednio z analizatora (wykorzystywane głownie przez Inspekcję Transportu Drogowego).

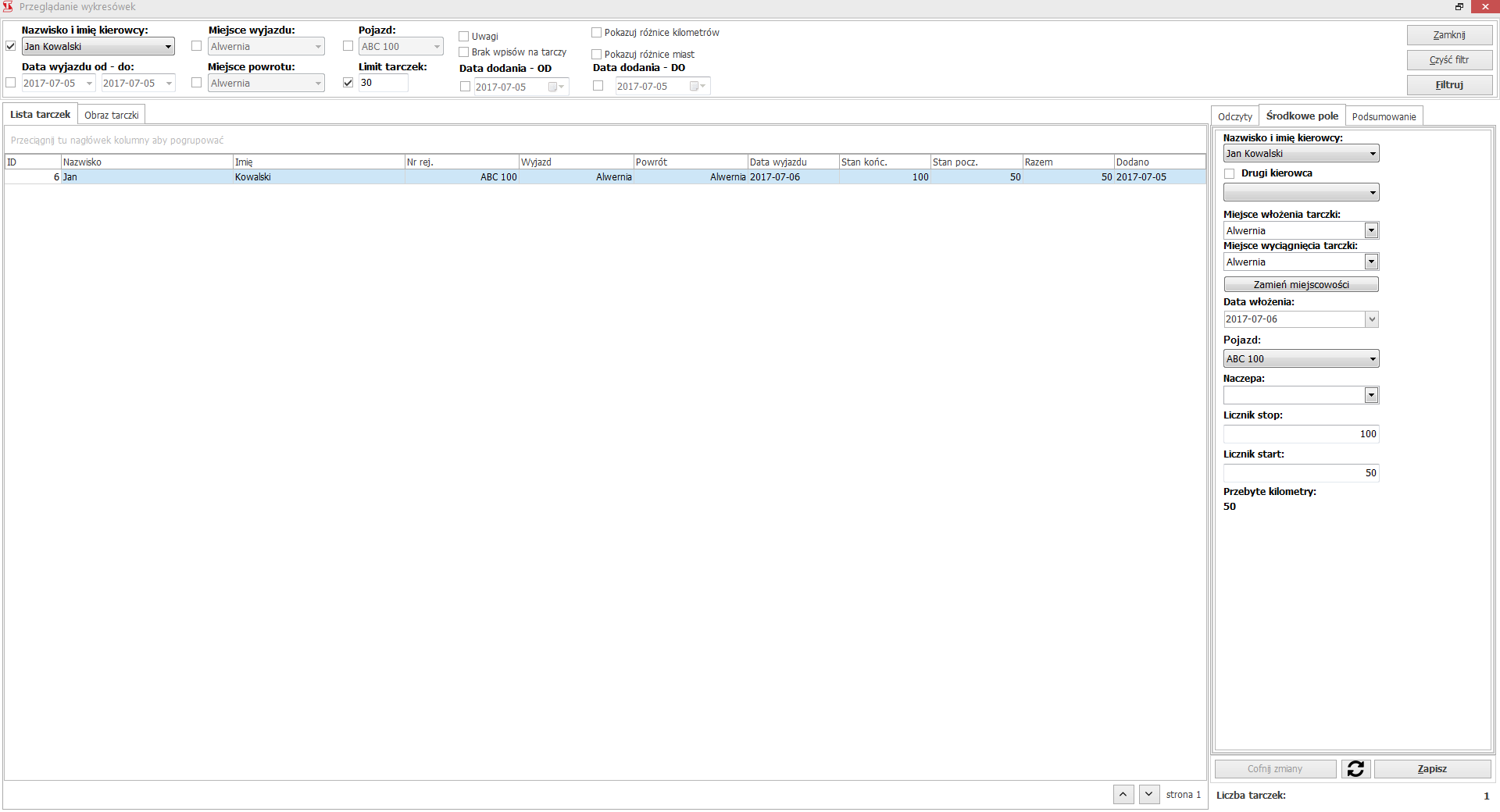

10. Przeglądaj
Okno "Przeglądania wykresówek" pozwala na zarządzanie tarczkami dodanymi do bazy.
Zaznaczając checkbox przy wybranym filtrze mamy możliwość wyboru parametrów wyszukiwania. Po zaznaczeniu interesujących nas filtrów klikamy w "Filtruj" aby wyświetlić listę wprowadzonych tarczek. Opcja "Czyść filtr" pozwala na usunięcie wybranych filtrów.

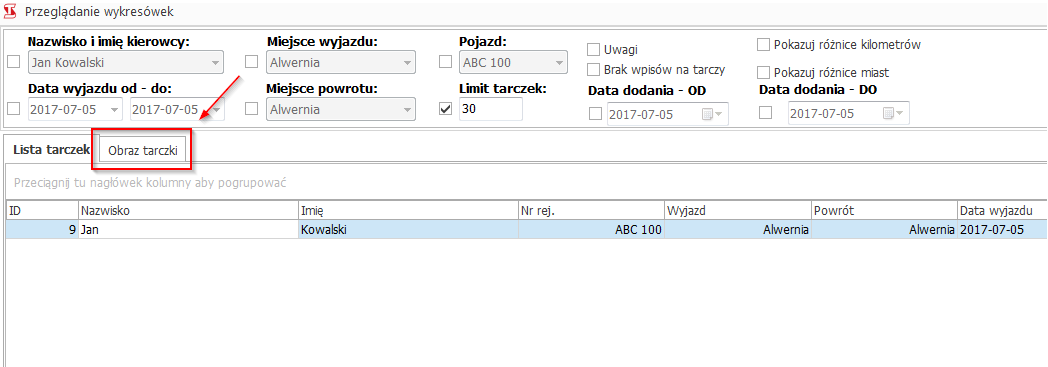

Można także podejrzeć obraz tarczki klikając w lewym górnym rogu ekranu w "Obraz tarczki".

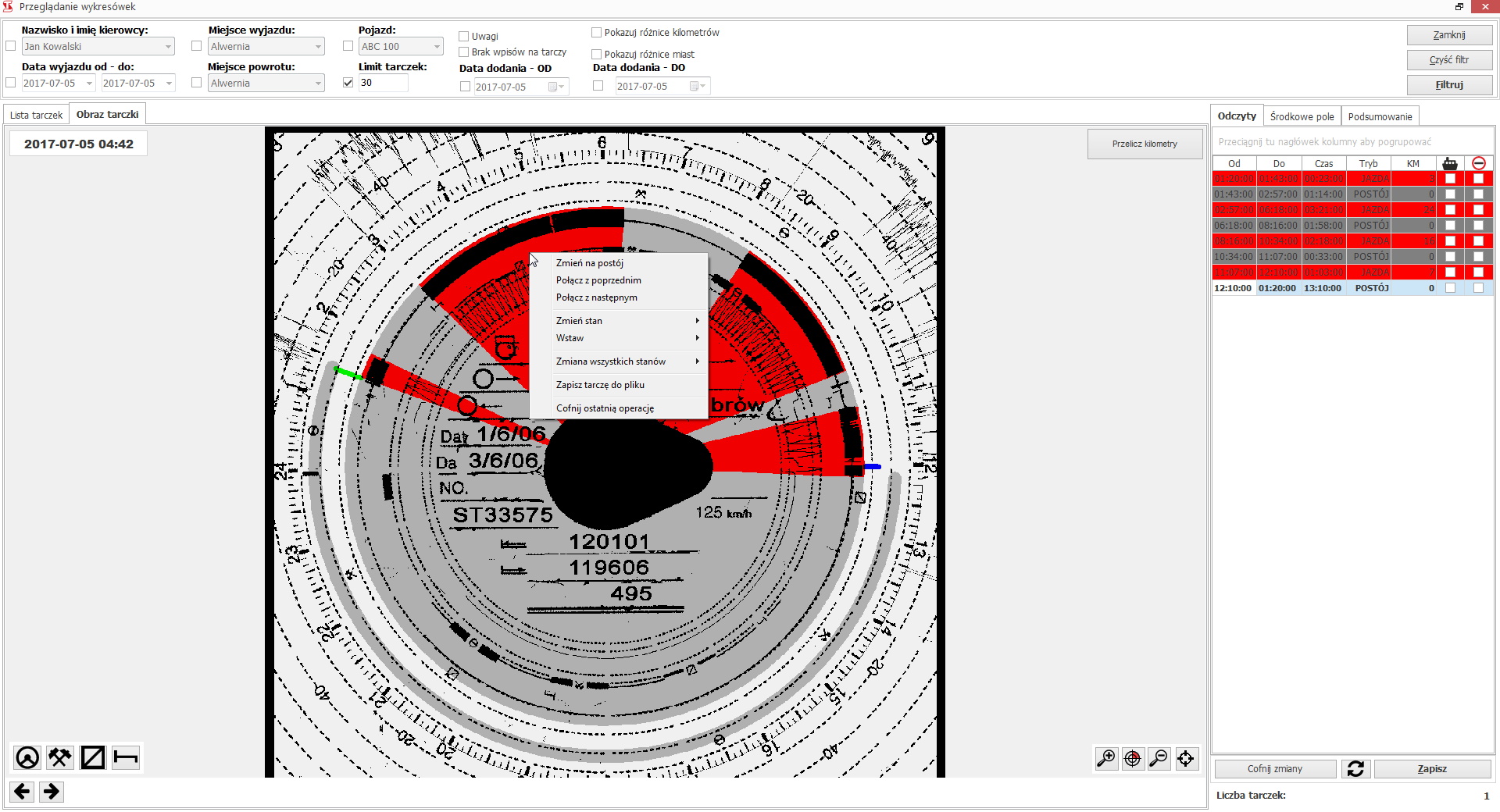

W zakładce "Obraz tarczki" można edytować tarczkę już wprowadzoną do bazy. Dostępne opcje edycji wywołujemy klikając prawym guzikiem myszy na tarczce.
Korzystając z symboli znajdujących się w lewym dolnym rogu ekranu mamy możliwość dodawania aktywności (od lewej kolejno: jazda, praca inna, gotowość, postój). Klikamy na symbolu danej aktywności, a następnie na tarczce w dwóch miejscach - na początku oraz na końcu wstawianej aktywności.
Uwaga: Wszystkie zmiany na tarczce wykonujemy zgodnie z ruchem wskazówek zegara.

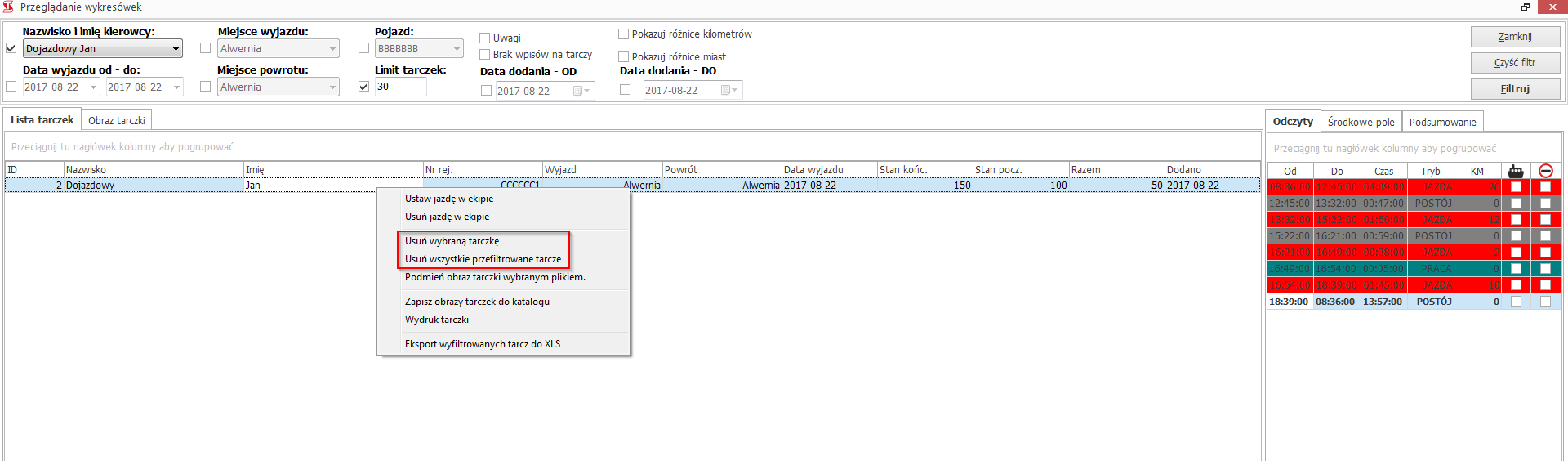

Po wybraniu określonego rekordu w bazie możliwe jest jego usunięcie, poprzez wciśnięcie prawego przycisku myszki. Wybranie "Usuń wybraną tarczkę" usunie jedną, aktualnie wybraną tarczkę z listy, natomiast "Usuń wszystkie przefiltrowane tarcze" pozwoli na szybkie usunięcie wszystkich tarcz widocznych na liście (przydatne np. przy usuwaniu wszystkich tarcz wybranego kierowcy).
11. Usuwanie tarczek starszych niż ...
Wybierając tę opcję można usunąć z bazy danych tarczki starsze niż 1, 2 lub 3 lata.
